راهنمای جامع کلاس‌های عایقی (Insulation Class) در الکتروموتورها
یکی از مهم‌ترین مشخصاتی که روی پلاک (Nameplate) هر الکتروموتور درج شده، کلاس عایقی (Insulation Class) است. کلاس عایقی نشان‌دهنده حداکثر دمایی است که سیم‌پیچی و عایق‌های به‌کاررفته در موتور می‌توانند بدون آسیب‌دیدگی در طولانی‌مدت تحمل کنند. در این مقاله به بررسی انواع کلاس‌های عایقی، فرمول محاسبه دما و تاثیر آن بر طول عمر موتور می‌پردازیم.
کلاس عایقی چیست و چرا اهمیت دارد؟
گرما، دشمن اصلی سیم‌پیچی الکتروموتور است. بر اساس یک قاعده کلی در مهندسی برق: به ازای هر ۱۰ درجه سانتی‌گراد افزایش دما مازاد بر حد مجاز عایق، طول عمر عایق سیم‌پیچی به نصف کاهش می‌یابد.
کلاس‌های عایقی استانداردهایی هستند که توسط سازمان‌هایی مانند NEMA و IEC برای دسته‌بندی توان تحمل حرارتی مواد عایق (مانند شارلاک، کاغذهای عایق NMN و Nomex) تعریف شده‌اند.
انواع کلاس‌های عایقی استاندارد
چهار کلاس عایقی اصلی در صنایع کاربرد دارند:

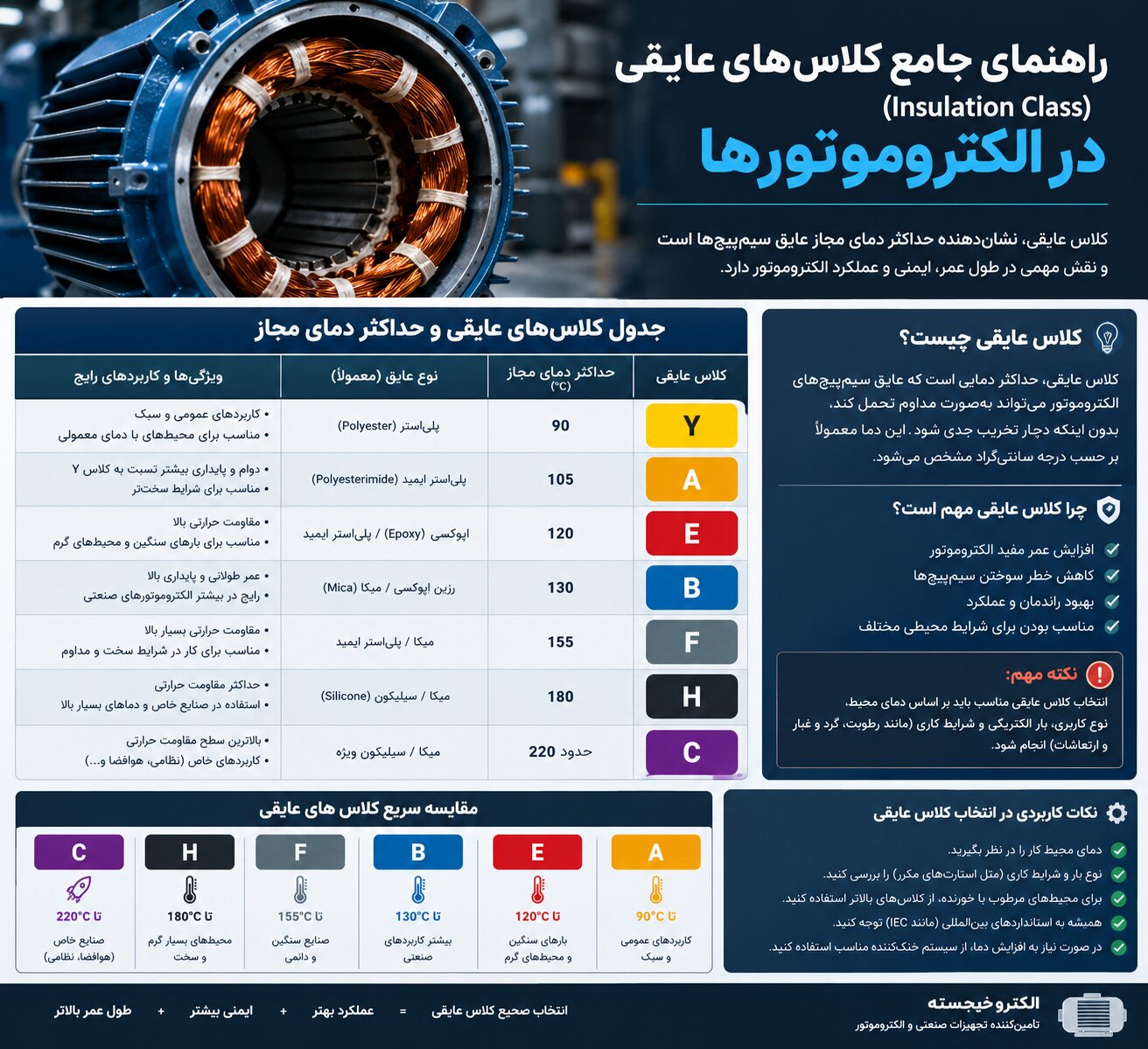

- جدول مشخصات فنی کلاس‌های عایقی الکتروموتور
|
|---|
بررسی کاربرد کلاس‌های عایقی مختلف
کلاس B (Class B)
در گذشته استاندارد رایج صنعت بود اما امروزه بیشتر در موتورهای کوچک یا کاربردهای سبک استفاده می‌شود.
کلاس F (Class F) - استاندارد امروز صنعت
امروزه اکثر الکتروموتورهای صنعتی استاندارد با کلاس عایقی F تولید می‌شوند. این کلاس تعادل بسیار خوبی بین هزینه تولید و مقاومت حرارتی ایجاد می‌کند.
کلاس H (Class H) - برای شرایط سخت
این کلاس در محیط‌هایی با دمای بالا، موتورهای سنگین‌کار، یا موتورهایی که تناوب استارت/استاپ بالایی دارند استفاده می‌شود. همچنین موتورهایی که با اینورتر و درایو کنترل می‌شوند به‌دلیل وجود هارمونیک‌ها و حرارت اضافی، بهتر است دارای عایق کلاس H باشند.
رابطه کلاس عایقی و ضریب توان (Service Factor)
بسیاری از سازندگان معتبر موتور، موتور را با عایق کلاس F می‌سازند اما افزایش دمای آن را در حد کلاس B محدود می‌کنند. این کار باعث ایجاد یک ضریب ذخیره حرارتی می‌شود که به موتور اجازه می‌دهد در شرایط نوسان ولتاژ یا اضافه بار لحظه‌ای سوخته نشود.
علائم آسیب دیدن عایق سیم‌پیچی
- تغییر رنگ شارلاک و کاغذهای عایق به قهوه‌ای تیره یا سیاه.
- بوی سوختگی شدید از داخل پوسته.
- افت مقاومت عایقی در تست میگر.
اگر الکتروموتور شما دچار داغی بیش از حد می‌شود، توصیه می‌کنیم مقاله علت داغ کردن الکتروموتور و راه‌های جلوگیری از آن را مطالعه کنید.
