اسلیپ رینگ چهار لاین

اسلیپ رینگ

(Slip Ring) یک دستگاه الکترومکانیکی است که امکان انتقال سیگنال‌ها و توان الکتریکی بین یک بخش ثابت و یک بخش دوار را فراهم می‌کند. از آن جایی که اسلیپ رینگ با نام‌هایی مانند روتاری کانکتور، رابط الکتریکی چرخشی یا حلقه لغزنده نیز شناخته می‌شود، به بهبود عملکرد مکانیکی سیستم‌ها کمک کرده و سیم‌های مستعد خرابی را حذف می‌کند. اسلیپ رینگ‌ها در طیف گسترده‌ای از کاربردها مانند ژنراتورهای الکتریکی، موتورهای حلقه‌ای لغزنده، توربین‌های بادی، ماشین‌آلات صنعتی، و سیستم‌های انتقال سیگنال در صنایع مختلف استفاده می‌شوند. طراحی آن به گونه‌ای است که انتقال پایدار و بدون قطعی در حرکت‌های چرخشی امکان‌پذیر باشد. اگر قصد خرید این محصول را از الکتروخجسته دارید با ما تماس باشید.

ویژگی / مشخصه	جزئیات و مقادیر
نام محصول	اسلیپ رینگ چهار لاین (4 Circuits Slip Ring)
نوع محصول	رابط الکتریکی چرخشی (روتاری کانکتور / حلقه لغزنده)
تعداد کانال / لاین	۴ لاین (۴ مدار مجزا)
عملکرد اصلی	انتقال توان الکتریکی و سیگنال بین بخش ثابت و دوار
جنس جاروبک (Brush)	گرافیت / فلزی با دوام بالا
جنس رینگ (Ring)	فسفر برنز
نوع عایق‌کاری	فیبر المانی
کاربردها	تجهیزات صنعتی، الکتروموتورها، توربین‌های بادی و سیستم‌های چرخشی سیگنال
مزایا	حذف سیم‌های چرخشی، جلوگیری از قطعی، بهبود عمر مکانیکی سیستم

---

ساختار الکتروموتور اسلیپ رینگ به چه صورت است؟

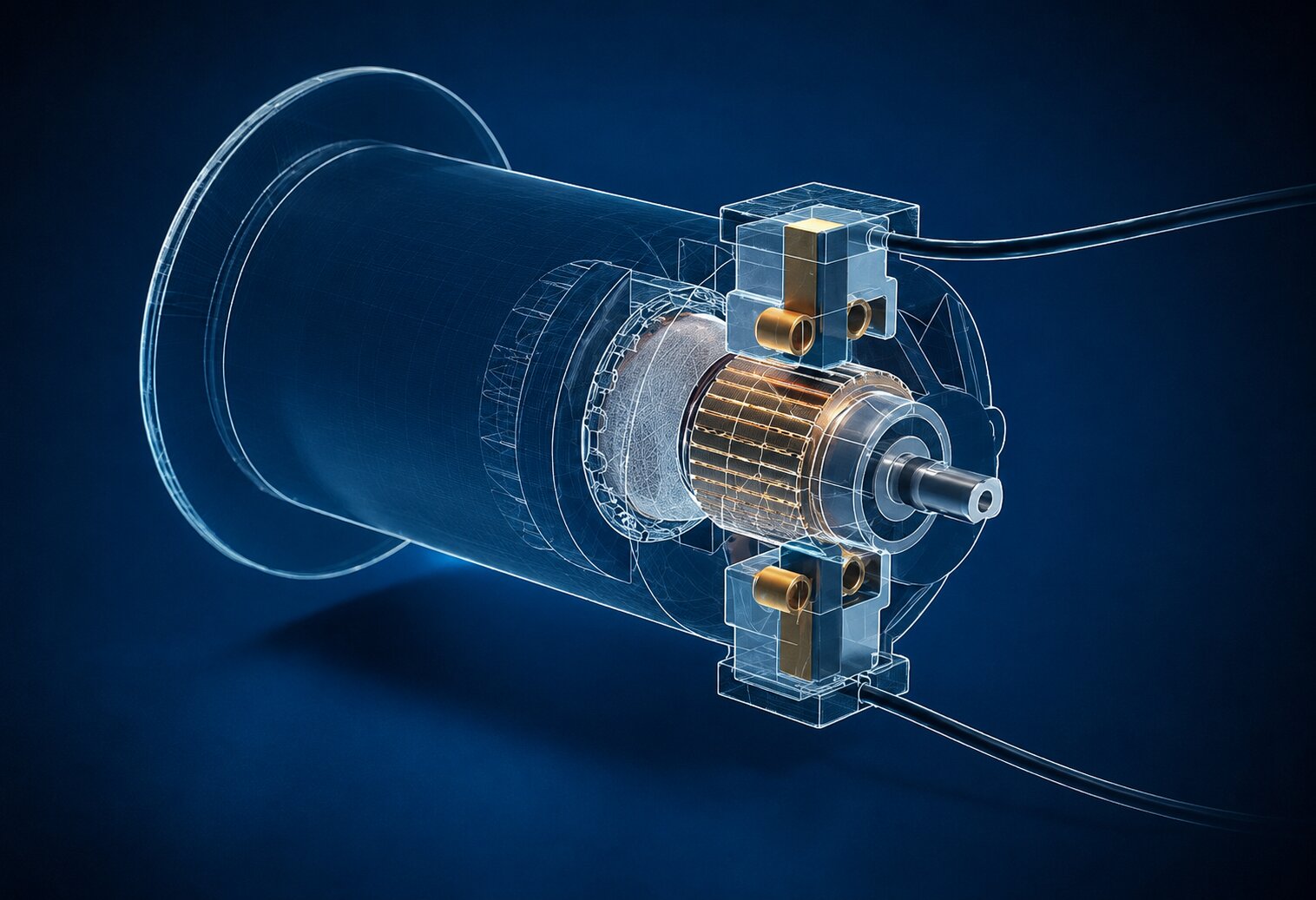

با دقت به کاربردها و خصوصیت های مد نظر، اسلیپ رینگ ها در انواع مختلفی تولید می گردند. به صورت معمول ، اسلیپ رینگ از 2 قسمت اساسی تشکیل گردیده است که شامل برس(Brush) و رینگ فلزی می باشد. برس که قسمت ثابت بوده است که از جنس گرافیت یا فلز است. اغلب به صورت یک سیم واحد یا فنری است که به انتهای آن بخشی جهت برقراری تماس با رینگ نصب می شود. با چرخش رینگ فلزی، برس روی قطر خارجی رینگ می ساید و جریان الکتریکی یا سیگنال را از آن به رینگ فلزی هدایت می نماید. رینگ (Ring) قطعه‌ای می باشد که با سرعت ثابت می چرخد و جریان الکتریکی را از راه برس ثابت هدایت می نماید. تعداد رینگ های بکار رفته در الکتروموتور اسلیپ رینگ با دقت به احتیاج دستگاه و تعداد مدارهای الکتریکی مورد نیاز متفاوت می باشد و همواره ترکیبی از برس و رینگ ها در امتداد محور اصلی چرخش کنار هم قرار می گیرند. عایق کاری میان محور و حلقه اغلب توسط نایلون و پلاستیک فنولی صورت می پذیرد.

معایب الكتروموتور اسلیپ رینگ

معایب الكتروموتور اسلیپ رینگ به شرح زیر می باشد

الکتروموتور اسلیپ رینگ بخاطر ابزارهای کنترلی آن، نسبت به الکتروموتور قفس سنجابی گران می باشد. یک موتور قفس سنجابی به یک موتور اسلیپ رینگ ترجیح داده می شود. جهت نصب و کنترل یک موتور اسلیپ رینگ به فضای بیشتری احتیاج می باشد. این موتور به تعمیر و نگهداری دوره ای و دقیق جاروبک ها، چرخ دنده، حلقه های لغزان، مقاومتهای خارجی روتور و … احتیاج دارد.

انواع مختلف اسلیپ رینگ

اسلیپ رینگ ها در انواع مختلف و جهت کاربردهای زیادی تولید می شوند. بعضی از آن ها عبارتند از

• اسلیپ رینگ های کپسولی
• اسلیپ رینگ های انکودر
• اسلیپرینگ های توربین بادی
• اسلیپ رینگ های جیوه ای
• اسلیپرینگ های هیدرولیکی_پنوماتیکی
