توضیحات و مشخصات اسلیپ رینگ دو لاین

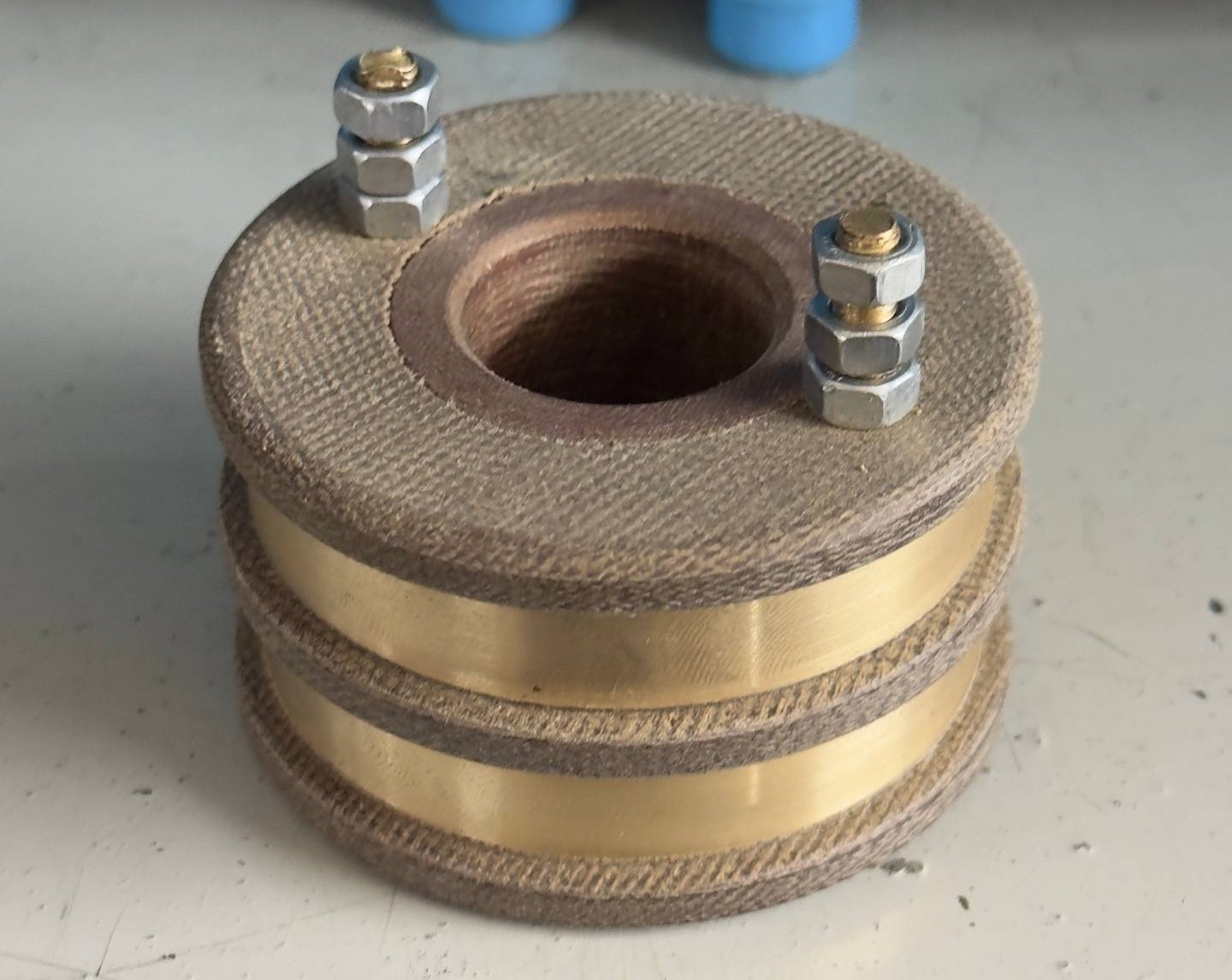

اسلیپ رینگ دو لاین
درباره اسلیپ رینگ ها
اسلیپ رینگ ها یک نوع دستگاه الکترومکانیکی می باشند. این وسیله امکان منتقل کردن نیرو و سیگنال های الکتریکی از یک بخش ثابت به یک ساختار چرخان را فراهم می نماید. از اسلیپ رینگ می شود در هر سیستم الکترومکانیکی استفاده نمود که موقع انتقال نیرو یا سیگنال ها به چرخش نیاز دارد . به عبارت دیگر طریقه ای جهت ایجاد یک اتصال الکتریکی میان تجهیزات دوار است. همچنین استفاده از اسلیپ رینگ ها سبس بهبود و ساده سازی عملکرد مکانیکی سیستم و حذف نمودن سیم های اضافی که آویزان و در مواردی مزاحم قطعات دیگر و اجزای ماشین آلات هستند، می گردد. به رابط های الکتریکی دوار، کلکتور یا اتصالات چرخشی نیز می گویند. این وسیله در هر جسم چرخان برای انتقال نیرو نظیر ژنراتورهای الکتریکی برای سیستم های متناوب (AC) و نا متناوب (DC)، ماشین آلات بسته بندی، حلقه های کابلی، بیل های مکانیکی و … استفاده می گردد.
جدول مشخصات فنی اسلیپ رینگ دو لاین
ویژگی فنی مشخصات نام محصول اسلیپ رینگ دو لاین دسته‌بندی محصول اسلیپ رینگ صنعتی تعداد لاین ۲ لاین نوع عملکرد انتقال جریان الکتریکی بین بخش ثابت و بخش چرخان ساختار اصلی رینگ فلزی و ذغال صنعتی نوع اتصال اتصال الکتریکی چرخشی قابلیت انتقال جریان الکتریکی جنس ذغال گرافیت یا ترکیب کربن با فلز، متناسب با طراحی محصول کاربرد صنعتی تجهیزات الکترومکانیکی دوار موارد استفاده ژنراتورها، ماشین‌آلات بسته‌بندی، توربین‌های بادی و سیستم‌های چرخشی کاربرد دیگر رابط‌های الکتریکی روتاری و کانکتورهای چرخشی
| ویژگی فنی | مشخصات |
|---|---|
| نام محصول | اسلیپ رینگ دو لاین |
| دسته‌بندی محصول | اسلیپ رینگ صنعتی |
| تعداد لاین | ۲ لاین |
| نوع عملکرد | انتقال جریان الکتریکی بین بخش ثابت و بخش چرخان |
| ساختار اصلی | رینگ فلزی و ذغال صنعتی |
| نوع اتصال | اتصال الکتریکی چرخشی |
| قابلیت انتقال | جریان الکتریکی |
| جنس ذغال | گرافیت یا ترکیب کربن با فلز، متناسب با طراحی محصول |
| کاربرد صنعتی | تجهیزات الکترومکانیکی دوار |
| موارد استفاده | ژنراتورها، ماشین‌آلات بسته‌بندی، توربین‌های بادی و سیستم‌های چرخشی |
| کاربرد دیگر | رابط‌های الکتریکی روتاری و کانکتورهای چرخشی |
طریقه کار اسلیپ رینگ ها
عملیات منتقل کردن جریان در سیستم اسلیپ رینگ از دو قسمت اساسی تشکیل گردیده است که شامل ذغال صنعتی و رینگ فلزی می باشد. ذغال که قسمت ثابت بوده از جنس گرافیت یا ترکیبی از کربن با فلز است، با چرخش رینگ فلزی، زغال روی قطر خارجی رینگ ساییده می گردد. و جریان الکتریکی یا سیگنال را از خود به رینگ فلزی هدایت می نماید. رینگ (Ring) جزئی می باشد که با سرعت ثابت می چرخد و جریان الکتریکی را از طریق زغال که در قسمت ثابت قرار دارد به قسمت متحرک سیستم هدایت می نماید.
کاربرد الکتروموتور اسلیپ رینگ به شرح زیر است
- الکتروموتور اسلیپ رینگ یا موتورهای حلقه ای لغزنده
- ژنراتورهای الکتریکی برای سیستم های متناوب (AC) و ژنراتورها
- ماشین آلات بسته بندی
- در حلقه های کابلی
- در توربین های بادی
- رابط های الکتریکی روتاری (rotary electrical interfaces)
- کانکتورهای الکتریکی چرخشی
- گرداننده و یا رابط های چرخشی الکتریکی
