توضیحات و مشخصات جاذغالی hs100
خرید جا ذغالی صنعتی مدل HS100؛ اتصال پایدار و بدون قطعی
جا ذغالی (Brush Holder) مدل HS100 یکی از پرکاربردترین و استانداردترین نگهدارنده‌های زغال در صنایع الکترومکانیکی است. وظیفه اصلی این قطعه، حفظ تماس دقیق و پیوسته زغال (گرافیت) با اسلیپ رینگ یا کلکتور است تا جریان الکتریکی بدون افت توان در موتورهای دوار منتقل شود.
ویژگی‌های برجسته جاذغالی HS100
طراحی بازویی و فنر دوقلو: بهره‌گیری از دو بازوی متحرک همراه با دو فنر کششی کاملاً مجزا، باعث می‌شود فشار یکنواخت و استانداردی روی زغال وارد شود. این ویژگی از جرقه زدن و خوردگی زودرس زغال جلوگیری می‌کند.
انعطاف در نصب: طراحی مهندسی این مدل به گونه‌ای است که به راحتی روی طیف وسیعی از اسلیپ رینگ‌ها و الکتروموتورهای صنعتی قابل نصب و تنظیم است.
مقاومت حرارتی بالا: آلیاژ به کار رفته در بدنه این قطعه، در برابر حرارت‌های ناشی از اصطکاک مداوم و جریان‌های بالا مقاومت فوق‌العاده‌ای دارد.
سفارش از الکترو خجسته
اگر به دنبال قطعه‌ای با طول عمر بالا برای جلوگیری از توقف خطوط تولید خود هستید، مدل HS100 انتخابی مطمئن است. برای دریافت لیست قیمت عمده و خرد و همچنین مشاوره جهت تطابق این قطعه با موتور الکتریکی خود، هم‌اکنون با ما تماس بگیرید.
مشخصات فنی جا ذغالی صنعتی HS100
جا ذغالی صنعتی دو بازو با فنر کششی مجزا (Two-Arm)، مناسب برای انواع اسلیپ‌رینگ، الکتروموتورهای روتور سیم‌پیچی‌شده، ژنراتورها و تجهیزات صنعتی دوار.
| مدل (TYPE) | A (میلی‌متر) | B (میلی‌متر) | C (میلی‌متر) | D (میلی‌متر) | H (میلی‌متر) |
|---|---|---|---|---|---|
| HS101 | 20 | 40 | 25 | 143 | 166 |
| HS102 | 16 | 32 | 18 | 107 | 135 |
| HS103 | 12/5 | 25 | 16 | 80 | 101 |
| HS104 | 10 | 25 | 16 | 73 | 93 |
| HS105 | 10 | 25 | 13 | 73 | 99 |
| HS106 | 10 | 20 | 13 | 73 | 99 |
| HS107 | 10 | 20 | 16 | 58 | 83 |
| HS108 | 10 | 20 | 13 | 58 | 83 |
| HS109 | 10 | 16 | 13 | 58 | 83 |
| HS110 | 10 | 16 | 16 | 58 | 83 |
| HS111 | 8 | 20 | 16 | 70 | 92 |
| HS112 | 8 | 20 | 13 | 70 | 92 |
| HS113 | 8 | 16 | 13 | 60 | 80 |
| HS114 | 6/3 | 16 | 10 | 46 | 65 |
| HS115 | 7 | 10 | 10 | 46 | 63 |
| HS116 | 7 | 10 | 10 | 41 | 58 |
| HS117 | 5 | 10 | 10 | 31 | 51 |
ویژگی‌ها و کاربردها
دارای دو بازوی مستقل با فنر کششی مجزا
قابل عرضه در اندازه‌ها و قطرهای مختلف
مناسب برای الکتروموتورهای اسلیپ‌رینگ و ژنراتورها
قابل استفاده در جرثقیل‌ها و تجهیزات بسته‌بندی
مناسب برای سیستم‌های تصفیه آب و تجهیزات روشنایی
قابل استفاده در تجهیزات شهربازی و تابلوهای تبلیغاتی چرخان

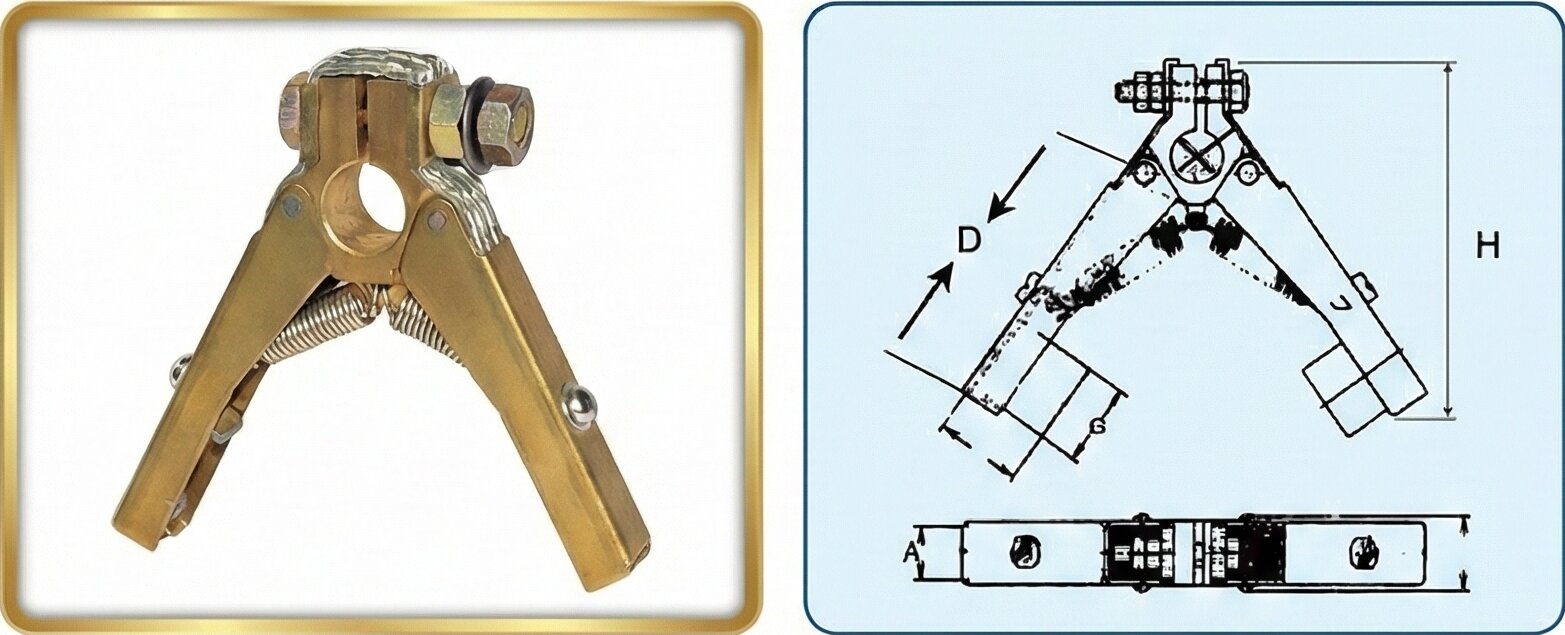

نکته: تمام ابعاد جدول بر حسب میلی‌متر هستند. مقادیر A و B و C و D و H مطابق نقشه فنی محصول درج شده‌اند.
